एयर प्लवनशीलता प्रणाली

Wanchuan पर्यावरण उच्च दक्षता हवा प्लवनशीलता प्रणाली के एक नए प्रकार को गोद ले-माइक्रो बुलबुला जनरेटर, जो पारंपरिक हवा-प्रशिक्षित उपकरणों की जगह पानी में हवा भंग करने के लिए, और एक बॉक्स शरीर, एक स्लैग स्क्रैपर सहित हवा प्लवनशीलता क्षेत्र में इच्छुक पाइप समूहों की एक संख्या स्थापित करता है, और एक सर्पिल निर्वहन मशीनों एक साथ एक पूर्ण हवा प्लवनशीलता जल शुद्धिकरण उपकरण के रूप में ।

जांच भेजें

अब बात करो

विवरण

परिचय

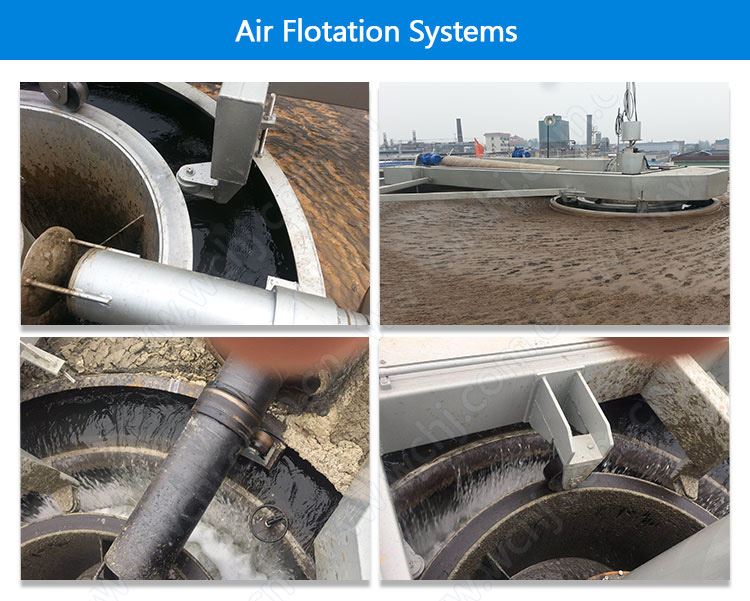

Dissolved Air Flotation (DAF) Systems

तकनीकी डेटा

मोडल	क्षमता	घुली हुई हवा की मात्रा	शक्ति किलोवॉट				आयाम			डीएन (नोजल सूची)
मोडल	m./h	m./h	रिफ्लक्स पंप	एरेटर	पौना	सम्मिश्रक	पूल व्यास (एम)	D/D1	H/H1	iniet (क)	निकास (ख)	स्लज आउटलेट (ग)
WQF-2	15 ~ 20	~ 7	2.2	1.5	0.75	1.5	Φ2	3.4/2.0	4.2/2.5	100	100	100
WQF-3	30 ~ 40	~13	5.5	1.5	0.75	1.5	Φ3	4.8/3.0	4.2/2.5	150	150	100
WQF-4	50 ~ 80	~ 15	7.5	1.5	0.75	1.5	Φ4	5.9/4.0	4.2/2.5	200	200	100
WQF-5	80 ~ 100	~ 30	11	2.2	1.1	2.2	Φ5	6.9/5.0	4.2/2.5	300	300	125
WQF-6	100 ~ 150	~40	11	2.2	1.1	2.2	Φ6	7.9/6.0	4.2/2.5	300	300	125
WQF-7	150 ~ 180	~ 60	15	3	1.1	2.2	Φ7	8.9/7.0	4.2/2.5	350	350	150
WQF-8	200 ~ 250	~ 70	22	4	1.5	3	Φ8	9.9/8.0	4.7/3.0	400	400	150
WQF-9	250 ~ 300	~ 90	30	4	1.5	3	Φ9	10.9/9.0	4.7/3.0	400	400	150
WQF-10	300 ~ 400	~110	30	4	1.5	3	Φ10	11.9/10.0	4.7/3.0	450	450	150
WQF-11	400 ~ 500	~150	45	5.5	2.2	3	Φ11	12.9/11.0	4.7/3.0	450	450	200
WQF-12	500 ~ 625	~200	45	5.5	2.2	4	Φ12	13.9/12.0	5.7/4.0	450	450	200
WQF-13	625 ~ 750	~240	55	5.5	2.2	4	Φ13	14.9/13.0	5.7/4.0	500	500	200
WQF-14	800 ~ 950	~280	55	5.5	2.2	4	Φ14	15.9/14.0	5.7/4.0	500	500	200
WQF-15	1000 ~ 1150	~300	55	5.5	2.2	4	Φ15	16.9/15.0	5.7/4.0	600	600	200
WQF-16	1250 ~ 1400	~300	55	5.5	2.2	4	Φ16	17.9/16.0	5.7/4.0	700	700	200
WQF-18	1500 ~ 1800	~480	75	7.5	3	4	Φ18	19.9/18.0	5.7/4.0	700	700	250

संरचना और कार्य प्रक्रिया

सैद्धांतिक रूप से, वायु प्लवनशीलता का उपचार प्रभाव सीधे निवास समय से संबंधित नहीं है, बल्कि केवल वायु प्लवनशीलता के क्षेत्र से संबंधित है। यदि पानी की गहराई एच के वायु प्लवनशीलता क्षेत्र पानी की गहराई एच/10 को कम कर दिया है, तो हवा प्लवनशीलता दूरी और निवास समय दोनों 10 बार हटना होगा, यह प्रसिद्ध "उथले तालाब सिद्धांत" है । इच्छुक ट्यूब को एयर प्लवनशीलता क्षेत्र में जोड़ने का उद्देश्य एयर प्लवनशीलता क्षेत्र को बढ़ाना और रेनॉल्ड्स गुणांक को बहुत कम करना है, ताकि अशांत प्रवाह स्थिति में हवा के प्लवनशीलता से बचा जा सके, एक अच्छा लेमिनार प्रवाह राज्य बना सके, और उथले वायु प्लवनशीलता के प्रभाव को प्राप्त किया जा सके।

इसी तरह, जब निलंबित पदार्थ का घनत्व 1 से अधिक है, इच्छुक पाइप समूह की स्थापना के कारण, उथले पूल तलछट का प्रभाव उत्पन्न किया जाएगा, ताकि तलछट अशांत प्रवाह की स्थिति के तहत आगे बढ़ेगा। एक बड़े कण के आकार और एक बड़े विशिष्ट गुरुत्वाकर्षण के साथ प्रदूषक जो तैरना आसान नहीं हैं, जल शुद्धिकरण के उद्देश्य को प्राप्त करने के लिए मिट्टी सभा क्षेत्र में केंद्रित होंगे।

WQF shallow air flotation
